K.Miyazawa[12]等人研究表明，鑄坯鼓肚變形遵循梁的彎曲理論，鑄坯的厚度越大，窄面鼓肚量越大。

結(jié)晶器錐度對(duì)鑄坯窄面鼓肚的影響非常顯著，通過(guò)增加結(jié)晶器錐度值，可以有效降低鑄坯窄面鼓肚量。如圖1所示，可見(jiàn)適當(dāng)增加錐度值，有利于減輕鑄坯窄面鼓肚。

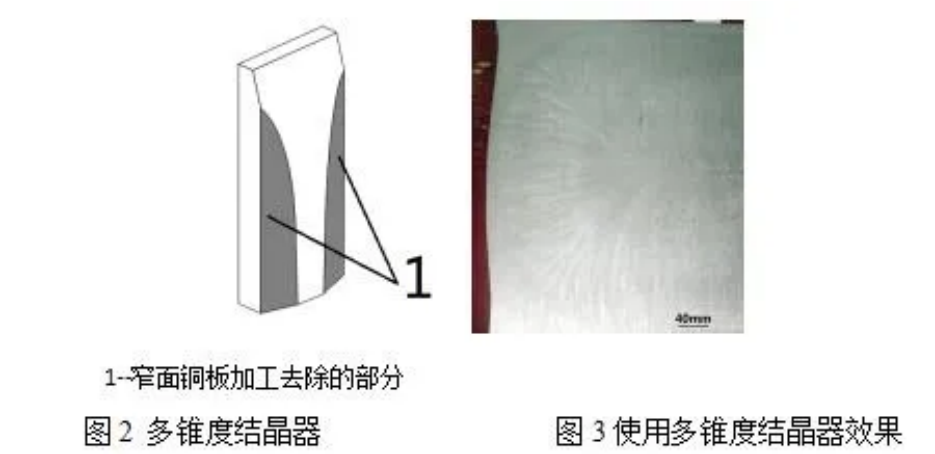

為了降低磨損，特厚板坯試用了多錐度結(jié)晶器，圖2為其示意圖，側(cè)面銅板由兩個(gè)拋物面構(gòu)成，其斜率逐漸減小，這與坯殼的凝固過(guò)程相吻合，使銅板與坯殼之間接觸更充分，可以減少形成鼓肚的可能。其鑄坯效果如圖3所示。

為了進(jìn)一步減輕特厚板坯的窄面鼓肚，對(duì)窄面足輥噴淋架進(jìn)行了技術(shù)攻關(guān)，增加了噴淋架的長(zhǎng)度，同時(shí)調(diào)整了噴嘴的型號(hào)，噴淋角度由原來(lái)的扇形調(diào)整為橢圓形，提高了鑄坯窄面的冷卻強(qiáng)度，有利于減輕鼓肚。
